新型太阳能发光反光交通标志牌

发布时间:2016-05-19

申请专利号:201420545722.0

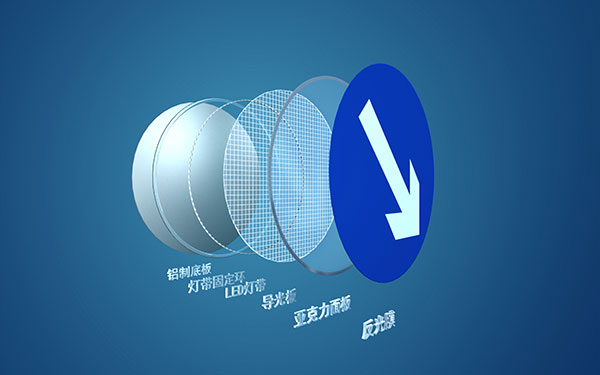

  新型太阳能发光反光交通标志牌,采用的是反光膜反光原理及太阳能导光板自发光原理,主要部件有铝制底板、激光雕刻导光板、LED灯带、灯带固定环、亚克力面板、超透写真反光膜、太阳能板、磷酸铁锂蓄电池及控制器等,是一种既有反光性能又有发光性能的复合型新型交通标志牌。新型太阳能发光反光交通标志牌能满足不同气候、不同光照环境下使用,给驾驶员以良好的条件反射,起到引导、警示作用外,对行人和非机动车在夜间的行驶均起到单一反光材料不可替代的作用。

  主要功能:

  1、发光导光板:利用光学原理采用激光雕刻亚克力导光板,吸收从LED发光灯条发出来的光在光学级亚克力板材表面的停留,当光射到各个导光点时,通过各种疏密、大小不一的导光点,可使导光板均匀自发光。

  2、太阳能板:采用单晶硅太阳能电池,光电转换效率最高,太阳能板采用圆形设计,美观大方。单晶硅采用钢化玻璃以及防水树脂进行封装,因此其坚固耐用,使用寿命一般可达15年,最高可达25年。

  3、蓄电池:采用磷酸铁锂电池,电池容量20AH—30AH,比普通的锂电池,磷酸铁锂电池具有循环寿命长、的安全性能高和能量密度高等显著特点,连续阴雨天工作200h以上。

  4、控制器:闪烁频率为交替频闪,模式可选(共8种灯光变化样式)

  5、反光膜:反光膜材料采用 “全反射”技术的3M钻石级反光膜,使标志牌具有优越的正面亮度和广角性能。图案内容采用进口设备及进口原装油墨打印成型,并覆盖3M超透保护膜,在不影响材料反光系数的情况下,有效地保护图案不受酸碱物质浸袭。

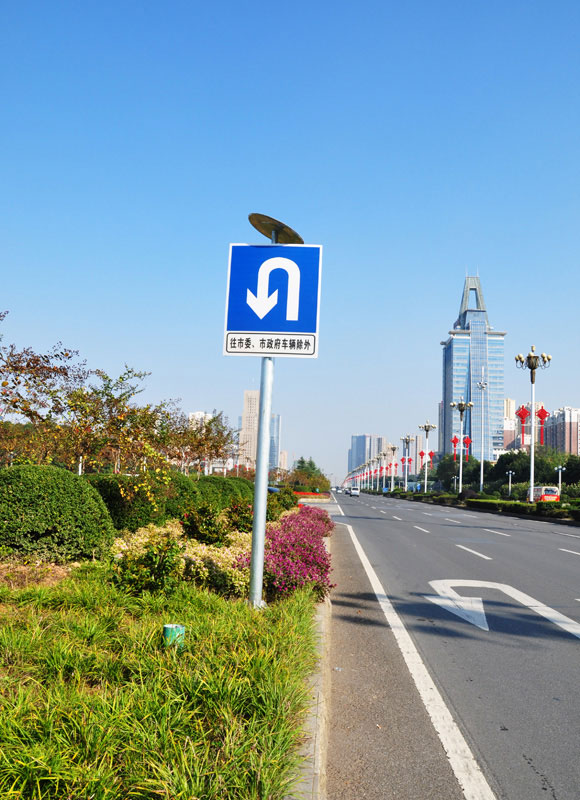

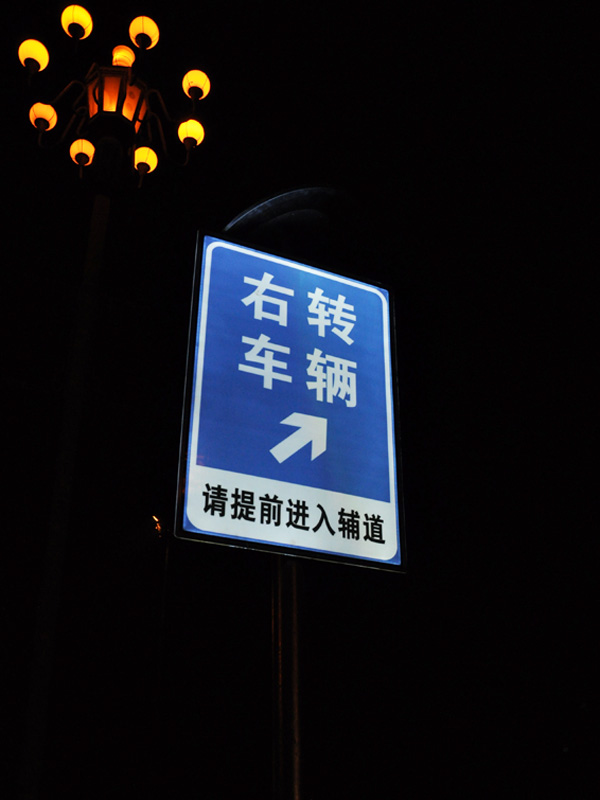

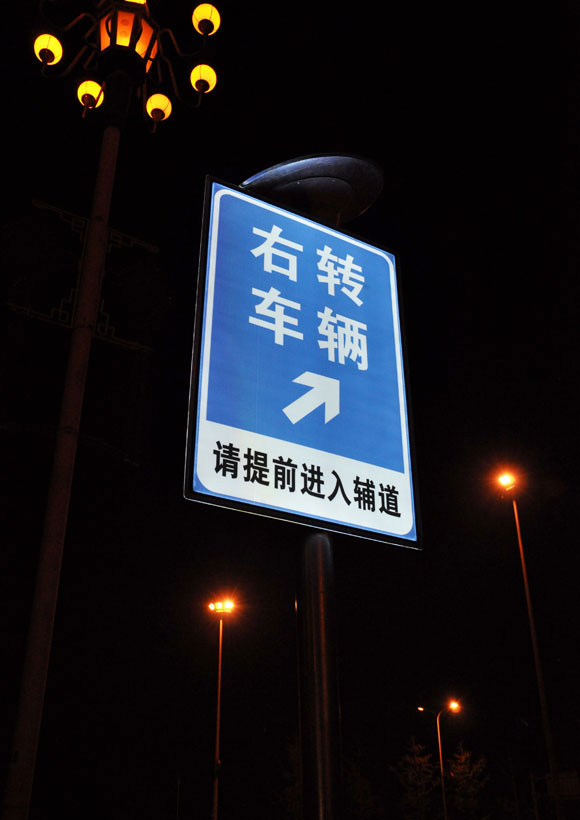

  新型太阳能发光反光交通标志牌,长沙市首次在岳麓大道市政府段安装使用。
